Ancrage • Platines • Sécurité au vent

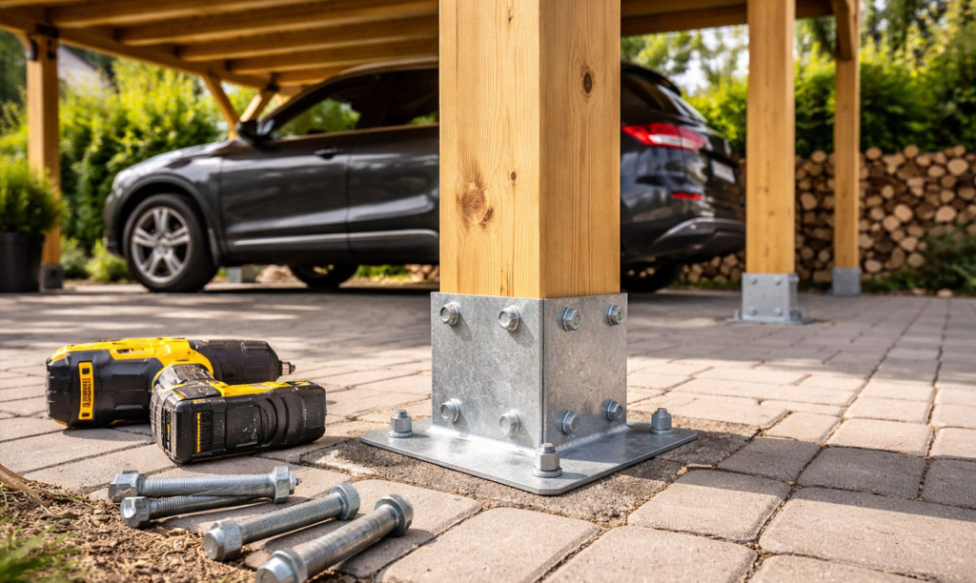

Les platines de fixation de votre carport
Il peut arriver des situations où l’usage de chevilles “classiques” ne sera pas suffisant pour sécuriser une construction. C’est particulièrement vrai pour un carport (ou un abri avec poteaux de soutien) : l’effort n’est pas seulement “vertical” (le poids), il est aussi latéral (effet de voile au vent) et d’arrachement (rafales, turbulence, aspiration). L’objectif d’une platine n’est donc pas uniquement de “poser” un poteau, mais bien de transmettre les efforts à votre support béton de façon fiable et durable.
Voyons donc le cas où vous avez une dalle existante (ou des plots béton) et que vous devez installer les platines de fixation fournies avec votre carport. Dans ce contexte, une cheville standard peut manquer d’accroche ou ne pas offrir un niveau de sécurité suffisant, notamment si le béton est ancien, si les sollicitations au vent sont importantes, ou si les efforts se concentrent fortement sur quelques points d’ancrage.
À retenir : l’ancrage d’un carport se joue sur 3 points clés :
- La qualité du support (béton sain, épaisseur suffisante, pas de béton friable).
- Le bon système de fixation (goujons / scellement chimique selon l’exposition et la configuration).
- Une mise en œuvre rigoureuse (perçage, dépoussiérage, serrage, respect des entraxes).
La solution “goujons” : simple, efficace, et adaptée à la plupart des cas
Pour un ancrage optimal, vous pouvez faire usage de chevilles métalliques de type goujons (expansion). Lors de la réception de votre carport, vous trouverez généralement dans le kit d’accessoires tout le nécessaire pour assurer la fixation des platines : votre kit comprend donc les goujons pour la fixation au sol. Nous avons opté pour cette solution car elle répond dans la majorité des cas aux différentes configurations (dalle béton, plot béton), et qu’elle ne nécessite que peu d’outils : une perceuse, un marteau et une clé de serrage.
Principe de pose (version “goujon”) :
- Marquez les points de perçage en vous servant de la platine comme gabarit.
- Percez la dalle au bon diamètre (suivant le goujon) et à la bonne profondeur.
- Dépoussiérez soigneusement le trou (soufflette / pompe) : c’est un détail qui change tout.
- Insérez le goujon, puis enfoncez-le au marteau en gardant environ 1 cm visible.
- Serrez l’écrou : l’olive descend et vient bloquer le goujon par expansion dans le béton.
Cette solution de sécurisation est la méthode la plus couramment utilisée. Elle donne un excellent compromis entre solidité, rapidité et simplicité. En revanche, dans le cas de zones très exposées au vent (bord de mer, couloir de vent, altitude, terrain très dégagé), il peut être souhaitable de passer sur un ancrage par tiges filetées avec usage de scellement chimique.
Scellement chimique : la solution premium pour les zones exigeantes
Quel est le principe ? Contrairement à une cheville qui s’écarte mécaniquement dans son logement, le scellement chimique utilise une résine qui va venir se “souder” au béton. On vient figer une tige filetée dans ce mélange, puis on utilise une rondelle + un écrou pour fixer la platine. L’intérêt : une excellente tenue, notamment lorsque l’on cherche à limiter les risques d’arrachement.
Alors voici un kit de scellement chimique : il se constitue d’une cartouche de mélange chimique et ses mélangeurs, de tamis (selon supports), de tiges filetées avec écrous et rondelles. Dans le cas de tels kits, les tiges filetées sont souvent comprises. Une autre solution possible est d'acheter une tige filetée plus longue, moins coûteuse, et de la recouper ensuite à la taille souhaitée.
Bon réflexe : choisissez le scellement chimique si vous cochez au moins 1 des cases suivantes :
- Zone fortement ventée / carport très exposé.
- Support béton hétérogène (plot, dalle ancienne) et besoin de sécuriser au maximum.
- Volonté de “sur-dimensionner” l’ancrage pour le long terme.
Mise en œuvre : les 7 étapes clés (scellement chimique)
1 — Le positionnement : la précision avant tout
C'est une étape importante qui doit être réalisée de manière très rigoureuse. Dans notre exemple, la pose est réalisée sur un plot béton mais le principe serait le même dans le cas d'une dalle de béton classique. Si vous avez plusieurs platines à ancrer (6 en général dans le cas d'un carport), vérifiez les écartements entre poteaux, les diagonales (pour être d’équerre), et l’alignement global. Un ancrage “parfait” sur une implantation fausse vous mettrait en difficulté lors du montage de la structure.
2 — Le perçage : diamètre, profondeur, et régularité
Le perçage va être réalisé à l'aide d'une mèche à béton. Le diamètre à utiliser est en général supérieur de 4 à 6 mm à celui de la tige filetée. Reportez vous aux directives indiquées sur la cartouche de scellement. Pour vous aider à réaliser des trous de même profondeur, n'hésitez pas à placer un repère sur votre mèche (ruban adhésif).
Astuce : un repère sur la mèche = des profondeurs identiques et une pose plus propre.
3 — Préparer les tiges filetées : coupe propre = serrage facile
Dans le cas où vous les avez achetées avec le kit, elles sont déjà prêtes. En revanche, si vous avez opté pour une tige plus longue, il va falloir la découper à la taille souhaitée (en général, profondeur de trou + 3 à 4 cm). La coupe peut présenter des bavures : il faudra les éliminer pour que l’écrou se visse correctement et que le serrage final soit net.
4 — Nettoyer les trous : indispensable pour la tenue
Il est impératif de dépoussiérer les trous que vous venez de réaliser. Sans cette opération, l'efficacité du scellement chimique serait moindre. Utilisez une soufflette ou, à défaut, une pompe (type pompe à vélo) et répétez l’opération jusqu’à ce que le trou soit propre. C’est une étape “invisible”… mais c’est souvent celle qui fait la différence sur la durée.
5 — Remplir les trous : résine + durcisseur, action rapide
Ouvrez votre cartouche, placez-la dans le pistolet et vissez un embout mélangeur. Le mélange chimique est constitué d’une résine et d’un durcisseur : ils se mélangent au passage dans l’embout et durcissent ensuite. Placez le bout du pistolet au fond du trou, puis remplissez en remontant progressivement vers la sortie du trou. Il faut remplir généreusement (selon la constitution de la dalle) et bien insister sur la fin pour éviter les vides.
Le temps de prise est variable en fonction de la température ambiante : plus il fait froid, plus la prise est lente. À l’inverse, en ambiance chaude, la résine “tire” plus vite — anticipez vos gestes et préparez vos tiges à l’avance.
6 — Positionner les tiges : enfoncer sans précipitation
Placez votre platine sur le plot béton, puis enfoncez les tiges filetées progressivement dans les trous. Faites une légère rotation en poussant : cela aide la résine à se répartir uniformément autour de la tige. Attendez que la prise soit totale, et que les tiges soient figées avant de poursuivre la manipulation. Ne tentez pas à ce stade de placer les écrous.
Lorsque la prise est totale, vous pouvez sortir la platine et la fixer sur la base de votre poteau. Il est en effet plus facile de réaliser l'opération dans ce sens : vous aurez plus d'espace pour effectuer le vissage des tirefonds sur l'embase du poteau.
7 — Rondelles & écrous : serrage final + finition propre
Votre poteau étant maintenant correctement positionné, placez la rondelle et l’écrou sur chaque tige filetée, puis procédez au serrage à l’aide d’une clé adaptée. Serrez de façon homogène : on recherche une fixation ferme et stable, sans forcer “à l’excès” inutilement.
Pour des raisons de sécurité mais aussi esthétiques, une fois le serrage effectué, vous pouvez couper l'excédent de tige filetée à ras de l'écrou (disqueuse ou scie). Prenez le temps de protéger l’environnement de coupe et de travailler avec les EPI adaptés.
Les découpes ayant été réalisées, votre platine est maintenant prête à supporter votre édifice et à résister aux impacts de vent et aux aléas climatiques. Vous avez une base d’ancrage robuste : c’est le prérequis essentiel pour que la structure reste stable dans le temps.
Conseil pro TousChalets : si votre carport est en zone exposée (rafales récurrentes, terrain très ouvert), privilégiez une solution d’ancrage “sur-mesure” : tiges filetées + scellement chimique et vérification soignée des entraxes/diagonales. C’est un petit surcoût à la pose, mais un vrai gain en sérénité sur le long terme.
Important : reportez-vous toujours aux préconisations de votre notice (diamètres, profondeurs, couples de serrage, délais de prise).
